نموذج

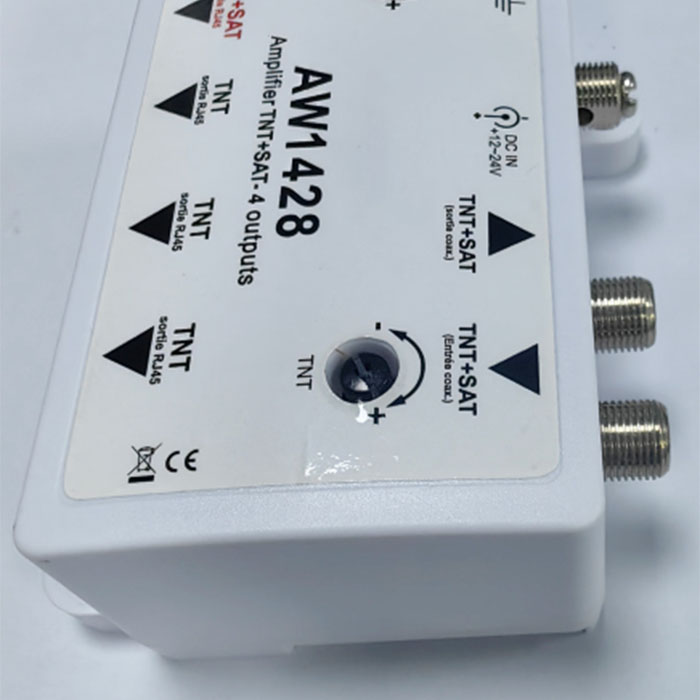

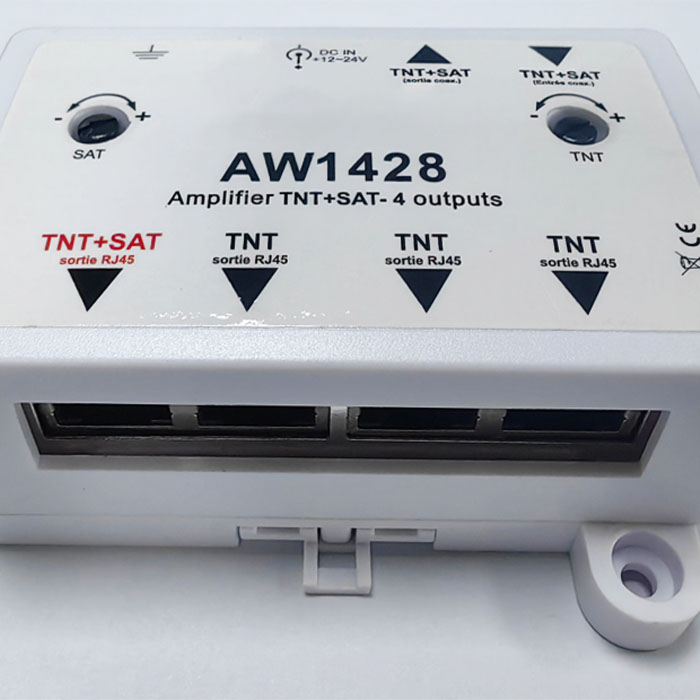

AW1428

المدخلات (موصلات F)

1.+ 1 مدخل الطاقة

المخارج (موصلات F وموصلات RJ45)

1 F+4 RJ45

وحدة تزويد الطاقة

الجهد (فولت)

18

التيار (أ)

0.5

صُندُوق

التردد (ميجاهرتز)

87~2150

فقدان العودة (ديسيبل)

10

فقد الإدخال (ديسيبل)

6

صنابير

قعد

تلفزيون

التردد (ميجاهرتز)

950~2150

87~686

الكسب (ديسيبل)

30±2

21±2

الكسب (ديسيبل)

696 ميجاهرتز

الحد الأقصى (5-6)

@696MHz-@703MHz

≥2

738 ميجاهرتز ~ 2150 ميجاهرتز

≤ الحد الأقصى - 20

الميل (ديسيبل)

12±1

8±1

تنظيم الكسب (ديسيبل)

19±2

19±2

مستوى خرج التشبع (IM3-35 ديسيبل) (ديسيبل ميكروفولت)

≥107

مستوى خرج التلفزيون (IM3-60 ديسيبل) (ديسيبل ميكروفولت)

≥100

استهلاك الطاقة (مللي أمبير)

88

مزود الطاقة

جهد الإدخال (18 فولت تيار مستمر)

جهد الخرج (17.5 فولت تيار مستمر)

منفذ إخراج الجذع

منفذ إدخال الجذع

منفذ RJ45 للتلفزيون الفضائي

منفذ إدخال الجذع
