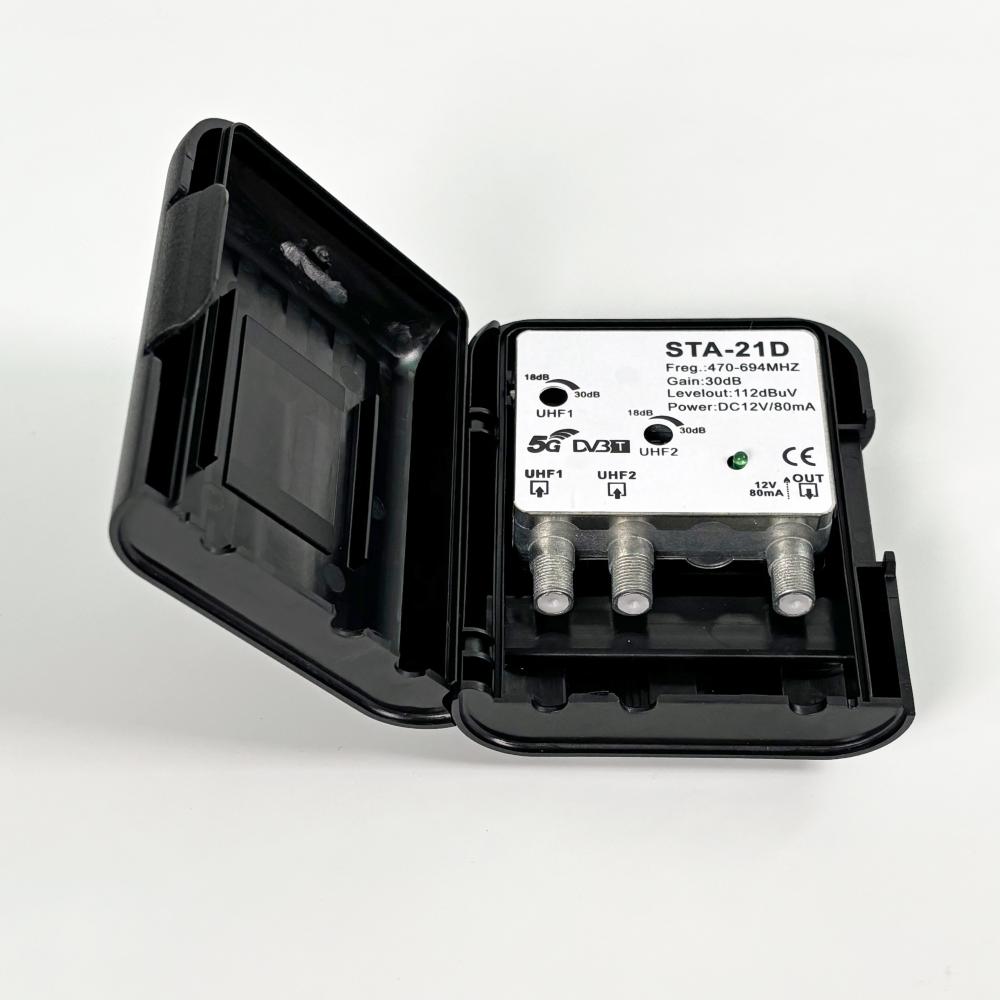

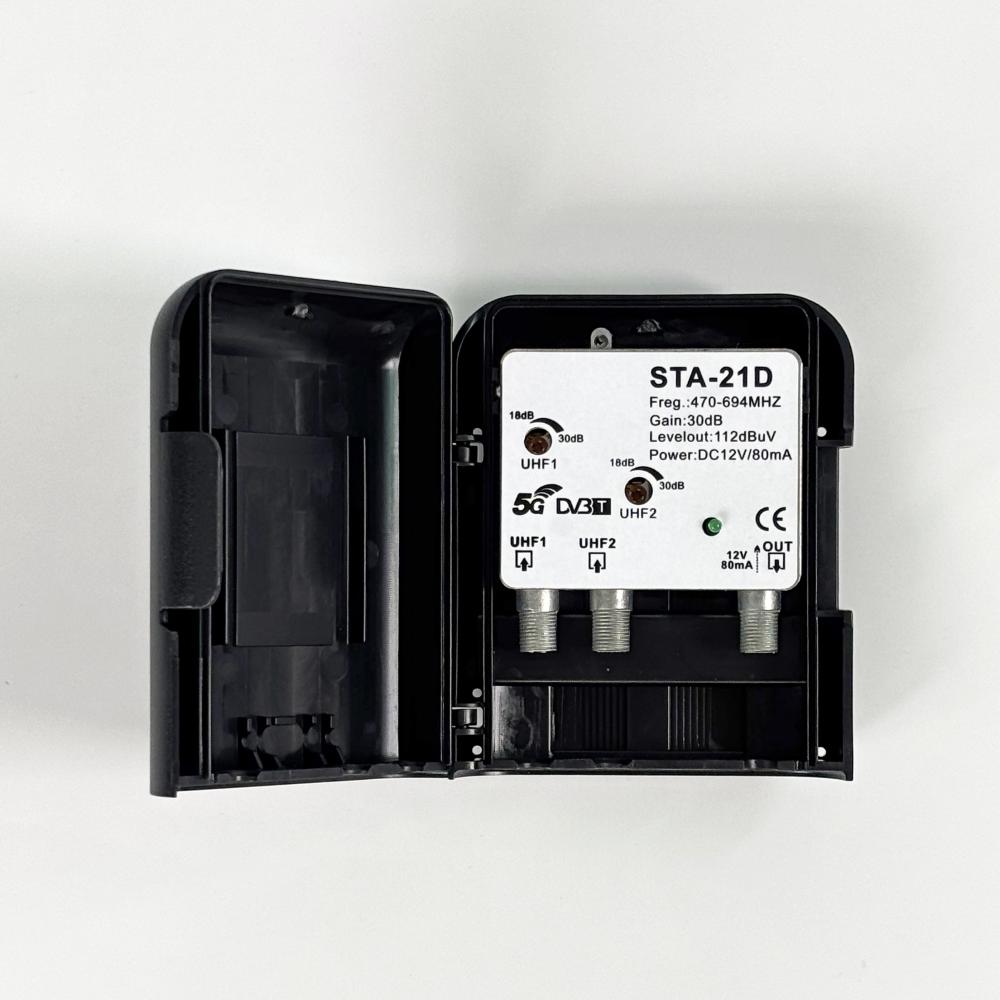

STA-21D 12V UHF 2 इन 1 आउट 5G LTE एम्पलीफायर

तकनीकी निर्देश



    विशेष विवरण


    कार्मिक हस्ताक्षर तारीख हाई फ्लाई टेक्नोलॉजी टेस्ट इंडेक्स नहीं
    तैयारी       उत्पाद मॉडल एसटीए-21डी
    लेखा परीक्षा       प्रोडक्ट का नाम एम्पलीफायर
    अनुमोदन       संस्करण ए0



    एक तरफा जलरोधक एम्पलीफायर

    आवृत्ति सीमा: 470-694 मेगाहर्ट्ज (5जी)

    पावर: DC12V 80mA

    सभी पोर्ट F-(f) कनेक्टर75 ओम



    विशेष विवरण


    तरीका   एसटीए-21डी (5जी)
    इनपुट आउटपुट   2/1
    आवृति सीमा बैंड यूएचएफ
      मेगाहर्टज 470-694
    पाना डीबी 30
    समतलता प्रतिक्रिया डीबी ±2
    समायोज्य लाभ सीमा डीबी 14
    आउटपुट स्तर डीबीयूवी 108 डीआईएन 45004बी 105(आईएमडी3-66डीबी) 93(आईएमडी2-60डीबी)
    शोर आकृति डीबी 3 ± 1
    बिजली की आपूर्ति ग्राम रक्षा समिति 12V 80mA
    परिचालन तापमान -20~+65

41

परीक्षण परिणामों का उपयोग करने वाले उपयोगकर्ता:

Ⅰ. परीक्षण वातावरण का विवरण:

1. सिग्नल स्रोत: सैटेलाइट टीवी सिग्नल

2. आरएफ सिग्नल: मॉड्यूलेटर द्वारा सैटेलाइट सिग्नल उत्पन्न किया जाता है।

3. तीन आठ-स्प्लिटर उत्पाद

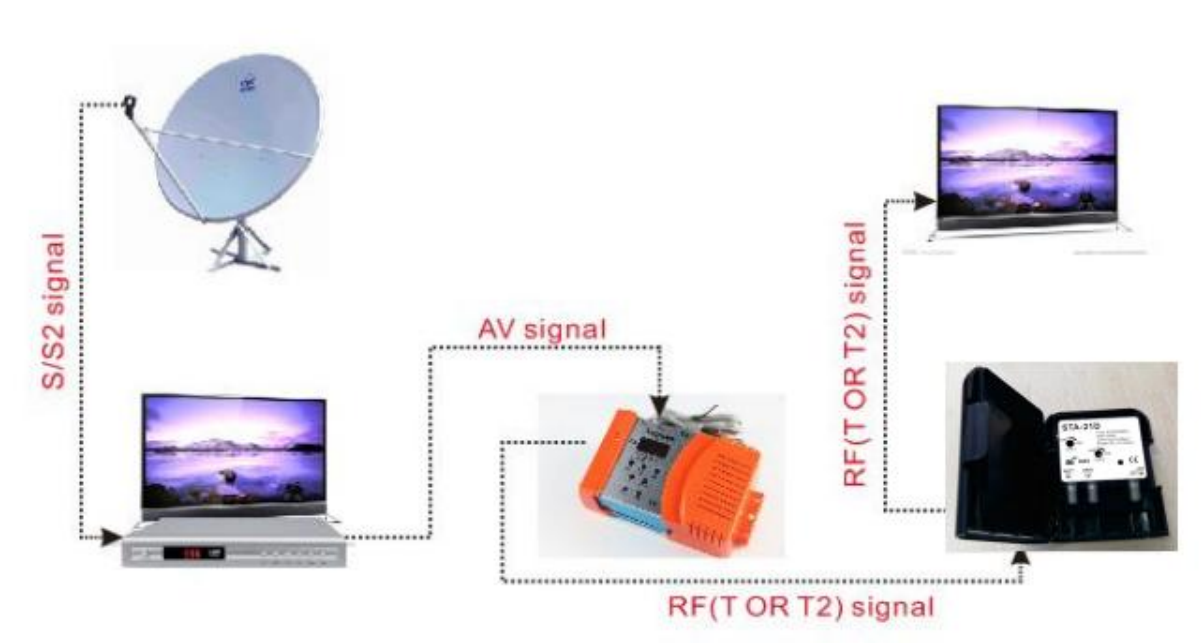

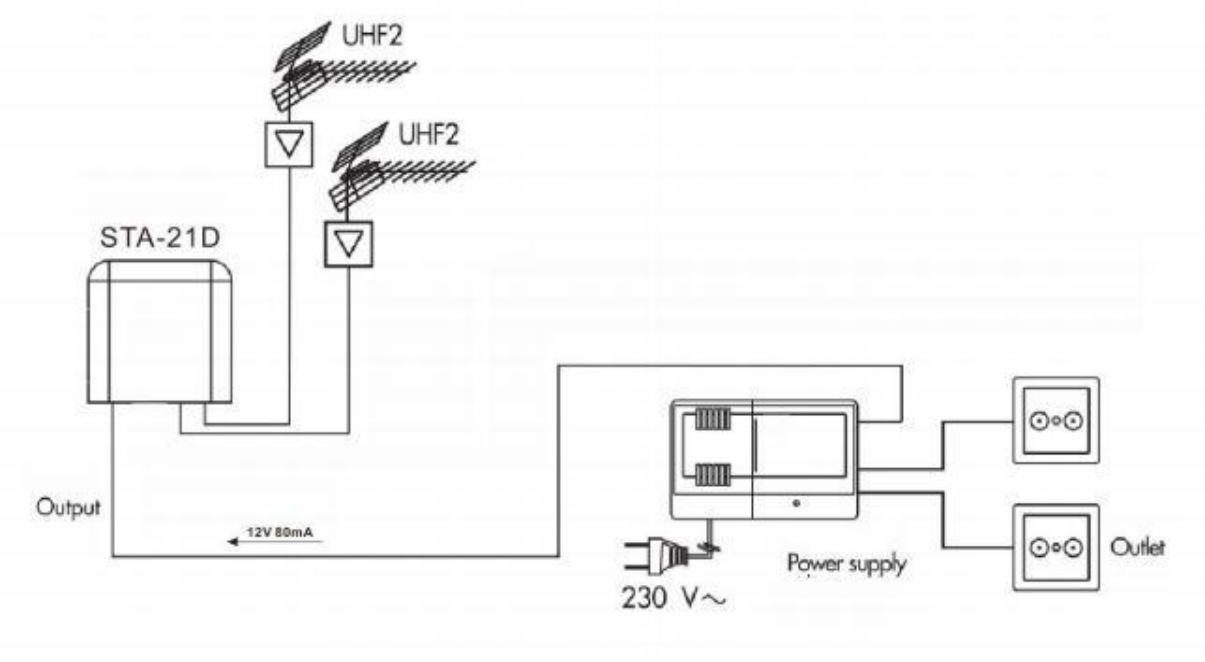

Ⅱ. कनेक्शन आरेख का उपयोग करें

42

टिप्पणी: केबल संकेत इनपुट का  एम्पलीफायर अवश्य होना टी या टी2 (आवृत्तिधाराप्रवाह रेंज: UHF 470-694 मेगाहर्ट्ज),

सिग्नल बाहर  आवृत्ति श्रेणी करता है, नहींटी पास होना  संकेत amplifying समारोह, और मई चाहना  सामान्य टेलीविजन संकेत RECEIVER

Ⅲ. अनुकरणित उपयोग परीक्षण

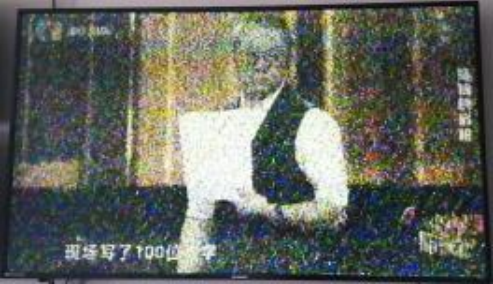

1. एम्पलीफायर को कनेक्ट किए बिना, मॉड्यूलेटर से आउटपुट होने वाले आरएफ सिग्नल के क्षीणन को इतना बढ़ा दें कि टीवी रिसेप्शन की तस्वीर पूरी तरह से धुंधली हो जाए (चित्र 1)।

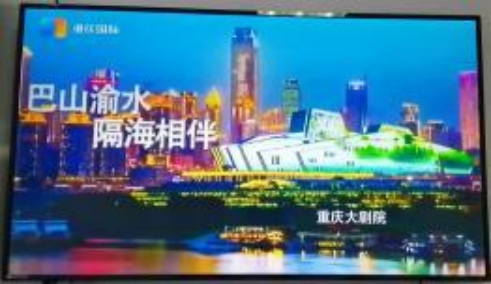

2. टीवी रिसेप्शन पिक्चर की जांच करने के लिए एम्पलीफायर को कनेक्ट करें (चित्र 2)।

43 44
