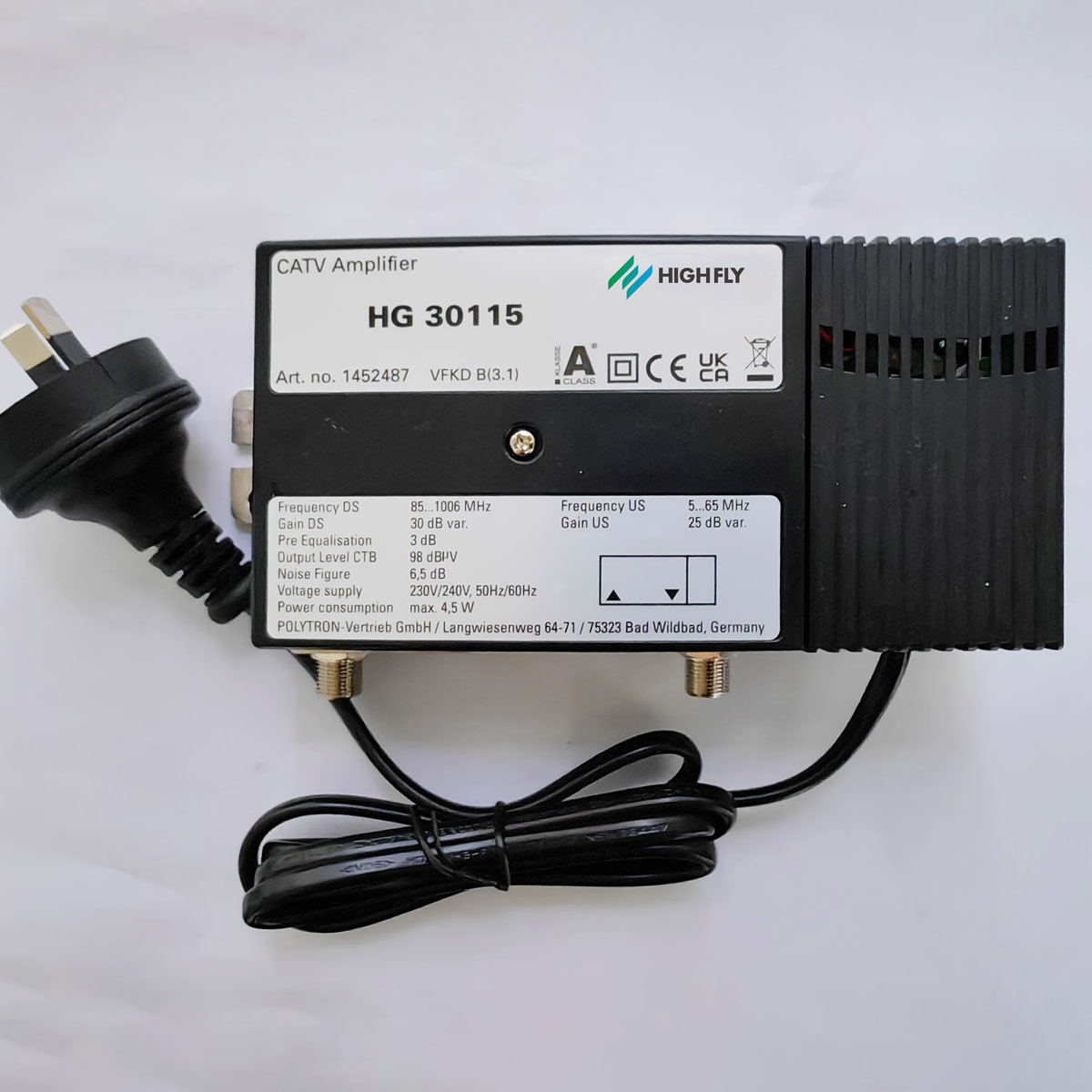

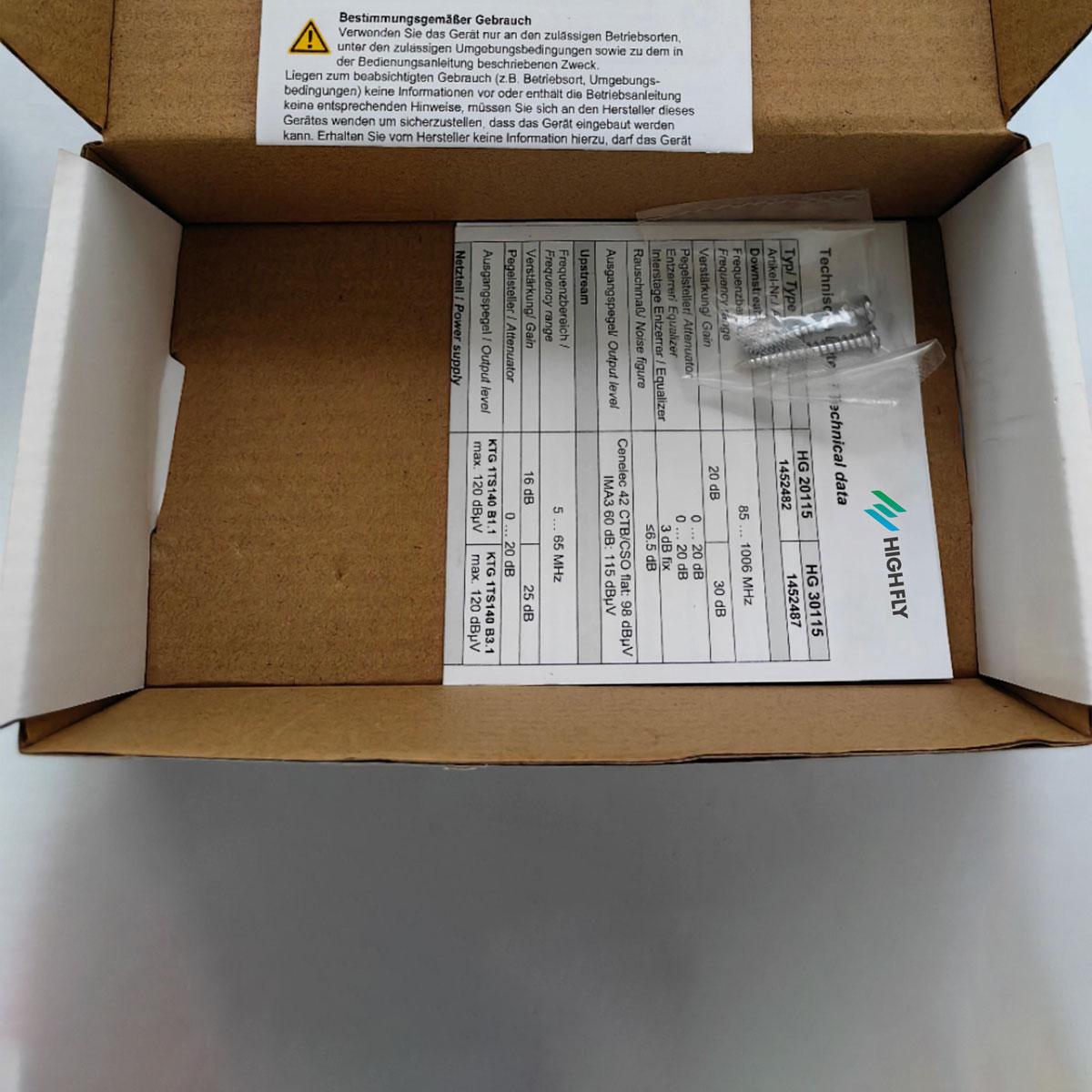

30115 30dB 1 masuk 1 keluar Penguat Distribusi Rumah CATV Dua Arah

Panduan pengguna

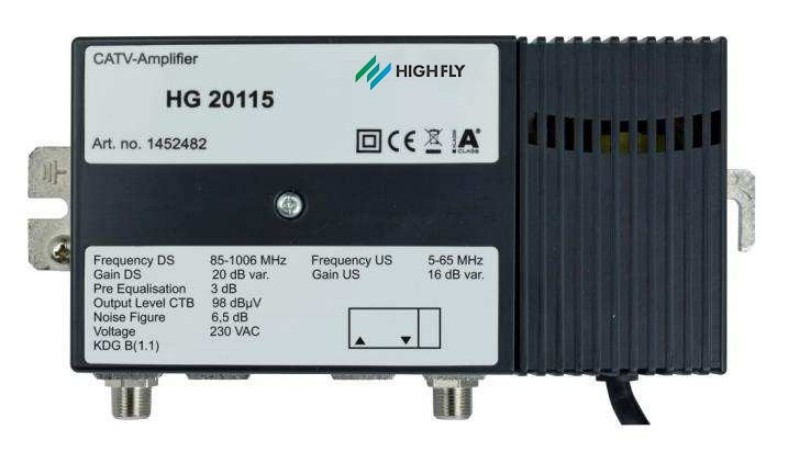

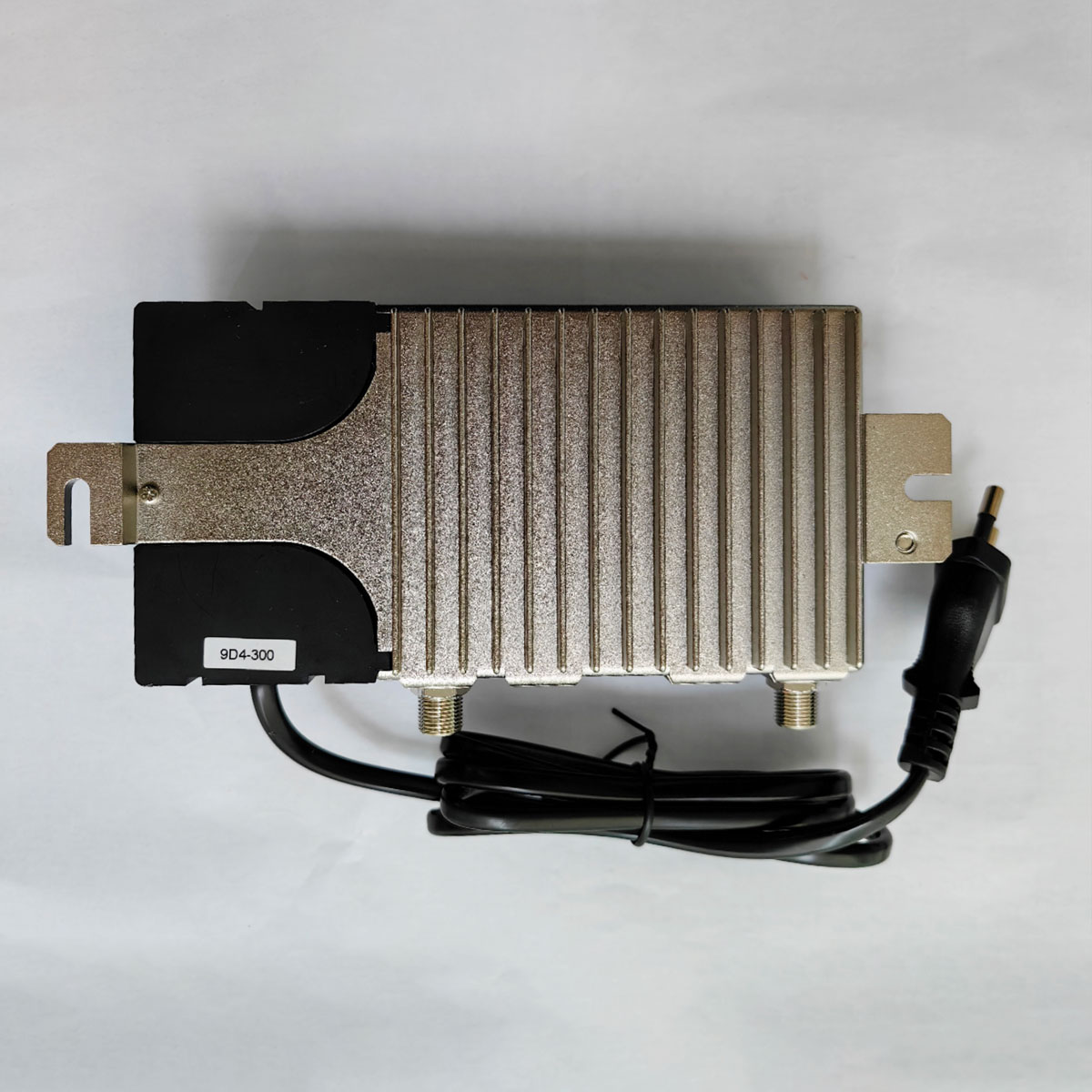

HG 20115 / HG 30115

Penguat sambungan rumah BK

Generasi baru amplifier sambungan rumah Polytron - seri HG dirancang khusus untuk digunakan di rumah keluarga tunggal atau gedung apartemen kecil. Penggunaan dalam jaringan kabel dengan layanan multiguna (misalnya Internet) didukung oleh saluran balik yang terintegrasi. Potensiometer memungkinkan penyesuaian level output yang tepat. Pra-ekualisasi antartahap ditetapkan pada 3 dB. Catu daya berdimensi besar menjamin masa pakai yang panjang. LED hijau menunjukkan tegangan operasi

ke. Konsep perumahan sesuai dengan kelas perlindungan IP30.

Penguat Distribusi Rumah CATV

Generasi baru Polytron CATV-Home- Distribution-Amplifiers – seri HG secara khusus dirancang untuk penggunaan di rumah tinggal dengan beberapa keluarga kecil. Penggunaan di jaringan kabel dengan multimedia (misalnya Internet) didukung oleh jalur balik terpadu. Tingkat keluaran yang tepat dapat disesuaikan secara tepat dengan potensiometer. Pra-ekualisasi antar tahap ditetapkan 3 dB. Catu daya menjamin siklus hidup yang panjang. Dioda hijau yang memancarkan cahaya menunjukkan tegangan operasi. Rumah tersebut sesuai dengan kelas perlindungan IP30.

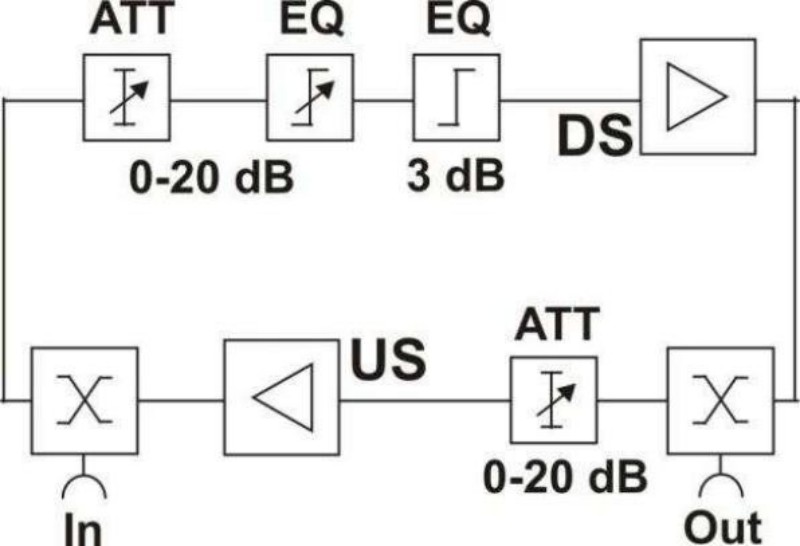

Diagram blok
Diagram blok

Petunjuk keselamatan

Sebelum menggunakan perangkat, harap baca petunjuk keselamatan berikut!

Penting:Pembukaan perangkat hanya boleh dilakukan oleh personel yang berkualifikasi. Sebelum memulai pekerjaan servis apa pun, lepaskan perangkat dari sumber listrik, karena membuka casing akan memperlihatkan bagian beraliran listrik yang dapat membahayakan nyawa jika tersentuh. Untuk memastikan kekebalan amplifier terhadap gangguan, penutup amplifier harus disekrup kembali dengan kencang setelah dibuka!

Suhu sekitar

Suhu sekitar tidak boleh melebihi kisaran 0 °C hingga +50 °C.

kelembabanPerangkat tidak boleh terkena tetesan atau cipratan air. Jika terjadi pengembunan, pastikan untuk menunggu hingga perangkat kering kembali.

Sambungan daya dan kabel daya

Untuk perangkat dengan kelas perlindungan catu daya I, konduktor kuning/hijau harus disambungkan ke sambungan steker "E" atau. Kabel biru harus disambungkan ke terminal "N" dan kabel coklat ke terminal "L". Perangkat yang beroperasi dengan catu daya jarak jauh tidak boleh dalam keadaan apa pun dihubungkan ke 230 V~, jika tidak, akan membahayakan nyawa!

Untuk perangkat dengan kelas perlindungan catu daya II, rumah perangkat harus dibumikan pada titik yang ditentukan dalam petunjuk pengoperasian. Dalam kasus ini konduktor pelindung tidak terhubung.

Membumikan sistem

Menurut peraturan EN 50 083 / VDE 0855, sistem antena harus mematuhi peraturan keselamatan seperti pembumian, ikatan ekuipotensial, dll.

Kondisi untuk memastikan kompatibilitas elektromagnetik (EMC)

Semua penutup dan sekrup harus terpasang dan dikencangkan dengan kuat, pegas kontak tidak boleh teroksidasi atau bengkok.

Petunjuk keselamatan

Sebelum mengoperasikan unit, harap baca tindakan pencegahan keselamatan berikut dengan saksama!

Penting:Unit hanya boleh dibuka oleh orang yang berkualifikasi. Unit harus dilepaskan dari catu daya sebelum pekerjaan servis dilakukan. Saat unit terbuka, komponen dapat diakses yang dapat mengalirkan tegangan berbahaya dan dapat membahayakan nyawa Anda. Untuk menjamin perlindungan EMC pada amplifier, tutupnya harus dikencangkan kembali setelah amplifier dibuka.

Suhu sekitarSuhu sekitar tidak boleh melebihi kisaran 0 °C hingga +50 °C (32 °F hingga 122 °F).

KelembabanUnit tidak boleh terkena tetesan atau semprotan air. Jika terjadi pengembunan, tunggu hingga unit kering sebelum mengoperasikannya.

Koneksi listrik dan kabel listrik

Untuk unit dengan kelas keamanan catu daya I, kabel yang berwarna hijau/kuning harus dihubungkan ke terminal pada steker yang ditandai dengan huruf "E" atau dengan simbol bumi. Kabel berwarna biru harus dihubungkan ke terminal yang ditandai "N" dan kabel berwarna cokelat ke terminal yang ditandai "L". Unit yang beroperasi dengan catu daya jarak jauh tidak boleh dihubungkan ke 230 VAC. Melakukannya akan membahayakan nyawa Anda! Pada unit dengan kelas keamanan catu daya II, rumah unit harus dihubungkan ke tanah di tempat yang ditunjukkan dalam petunjuk pengoperasian unit. Terminal tanah steker tidak terhubung dalam kasus ini.

Pembumian sistem

Menurut peraturan EN 50 083 / VDE 0855, sistem antena harus mematuhi peraturan keselamatan misalnya pentanahan, penyeimbangan potensial, dll.

Tindakan pencegahan untuk memastikan kompatibilitas elektromagnet (EMV)

Semua penutup dan sekrup harus terpasang dengan erat dan harus diikat dengan kencang. Bulu kontak tidak boleh teroksidasi atau berubah bentuk.

Pengoperasian

1. Montase

Amankan perangkat pada lokasi yang dituju pada permukaan yang tidak mudah terbakar.

2. Membuka casing

Kendurkan sekrup pada bagian tengah rumah atas dan lepaskan rumah atas.

Pengoperasian

3. Pemasangan

Pasangkan unit pada tempat yang tidak mudah terbakar.

4. Buka casingnya

Kendurkan sekrup di bagian tengah atas casing dan lepaskan bagian atas casing

Pengaturan

Penguat diatur melalui potensiometer.

Pengaturan

Penguat akan diatur dengan potensiometer.

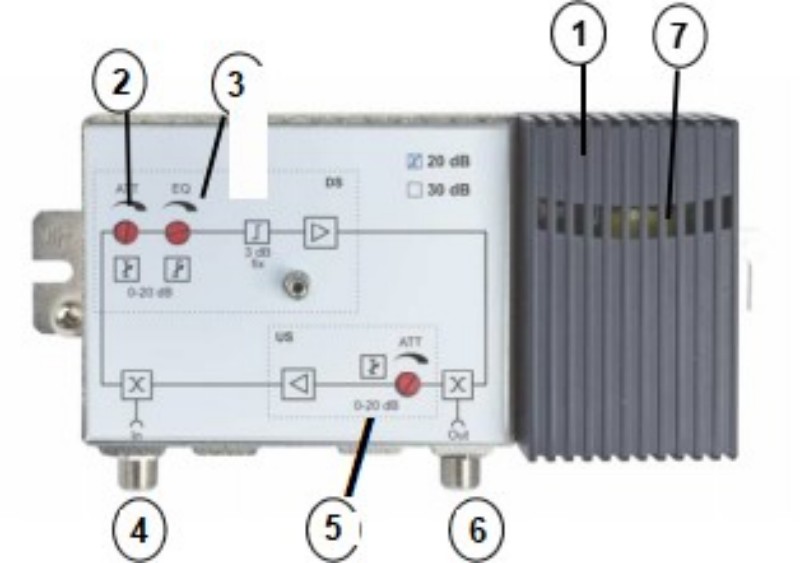

1 catu daya

Catu Daya

Atenuator kontrol 2 level

3 Pengatur keseimbangan

4 Masukan

5 Level jalur pengembalian kontrol Jalur pengembalian attenuator

6 Keluaran

7 Catu daya LED
